Melyek a különböző jet injektáló rendszerek: egy-, kettős és háromszoros folyadék?

Melyek a különböző jet injektáló rendszerek: egy-, kettős és háromszoros folyadék?

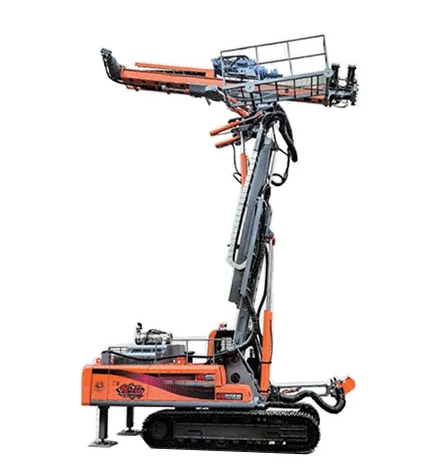

A jet fugázás egy nagymértékben alkalmazkodó talajjavító technológia, amely nagynyomású forgógépet használsugárhajtású fúróberendezéstalaj-cement elemek létrehozására. Sokoldalúsága nagyrészt három különálló rendszer használatának köszönhető: Single Fluid, Double Fluid és Triple Fluid. Minden rendszer a folyadékok (fugázó, levegő és víz) eltérő kombinációját alkalmazza, hogy optimalizálja a fúvós folyamatot az adott talajviszonyokhoz és a kívánt oszlopjellemzőkhöz. A rendszer kiválasztása magában foglalja az elérhető oszlopátmérő, az anyagköltség, a műveleti összetettség és a végtermék tulajdonságainak ellenőrzése közötti kompromisszumot.

A Single Fluid rendszer (Jet 1) a legalapvetőbb megközelítés. Ennél a módszernél a nagynyomású forgósugaras fúróberendezés egyetlen folyadékot – egy cementhabarcs-iszapot – használ, amelyet nagyon magas nyomáson (általában 400-600 bar) szivattyúznak a monitoron lévő fúvókán keresztül. A nagyenergiájú fugázósugár erodálja a környező talajt, és ezzel egyidejűleg keveredve talaj-cement oszlopot képez. A fölösleges fugából és kiszorított talajból álló szennyeződés természetesen felfolyik a felszínre. Ez a rendszer mechanikailag egyszerűbb, de általában a legkisebb oszlopátmérőt állítja elő egy adott paraméterkészlethez, mivel a habarcssugár energiáját gyorsabban csillapítja a talaj, mint egy levegővel burkolt sugár. Számos talajon hatékony, a kohéziós agyagtól a szemcsés homokig.

A Double Fluid rendszer (Jet 2) koncentrikus sűrített levegő bevonattal növeli a sugár eróziós képességét. Az ehhez a módszerhez konfigurált nagynyomású forgósugaras fúróberendezés két folyadékot fecskendez be: egy nagy nyomású habarcs iszapot és egy sokkal alacsonyabb nyomású sűrített levegő gyűrűt, amely körülveszi a habarcssugarat. Ez a légköpeny szigetelőként működik, csökkenti a súrlódást a habarcssugár és a környező talaj között, és megakadályozza a sugár idő előtti felszakadását. Ez lehetővé teszi, hogy a habarcssugár nagyobb távolságon megőrizze koherenciáját és energiáját, ami nagyobb oszlopátmérőt eredményez, mint az azonos talajban lévő egyetlen folyadékrendszer. A visszatérő szennyeződés habarcs, talaj és levegő keveréke, amely hatékonyabban kerül a felszínre.

A Triple Fluid rendszer (Jet 3) a legösszetettebb és a legmagasabb fokú vezérlést kínálja. Elválasztja a talajerózió funkciót a fugázó funkciótól. A háromszoros folyadéksugaras fugázáshoz használt nagynyomású forgósugaras fúróberendezés három koncentrikus folyadékot használ. A legbelső egy vezetőrúd a levegő/víz számára. Az első eróziós folyadék egy nagynyomású vízből (vagy vízből és levegőből) álló gyűrű, amelyet kizárólag a talajszerkezet lebontására használnak. A második eróziós folyadék egy sűrített levegő burkolata, amely körülveszi a vízsugarat, védve azt a vágási tartomány és a hatékonyság maximalizálása érdekében. Végül az eróziós fúvókák alá egy külön fúvókán keresztül alacsony nyomású fugázózagyot fecskendeznek be, hogy kitöltsék a keletkezett üreget és keveredjenek az erodált talajjal. Ez az elválasztás lehetővé teszi a vágási és fugázási folyamatok független optimalizálását, gyakran a legnagyobb és legegyenletesebb oszlopokat eredményezve, különösen sűrű vagy cementált talajokon.

A megfelelő rendszer kiválasztása a nagynyomású forgótárcsáhozsugárhajtású fúróberendezéskritikus tervezési döntés. A Single Fluid rendszert gyakran egyszerűsége és alacsonyabb költsége miatt választják kevésbé nehéz körülmények között, vagy kisebb oszlopok vagy panelek készítéséhez. A Double Fluid rendszer egyensúlyt biztosít, nagyobb átmérőket kínálva a hármas rendszer teljes bonyolultsága nélkül. A Triple Fluid rendszer, bár a legdrágább és műszakilag a legigényesebb, nélkülözhetetlen a nagy átmérők eléréséhez olyan nehéz talajokon, mint a nagyon sűrű homok, kavics vagy puha kőzet. A döntés alapja a részletes geotechnikai vizsgálat, a szükséges oszloptulajdonságok (szilárdság és átmérő), valamint a projekt összköltségének gazdasági elemzése.
