Hogyan hoz létre talaj-cement oszlopokat egy nagynyomású forgósugárfúró berendezés?

Hogyan hoz létre talaj-cement oszlopokat egy nagynyomású forgó sugárfúró berendezés?

Talaj-cement oszlopok készítése nagynyomású forgógéppelsugárhajtású fúróberendezésegy kifinomult talajjavító technika, amely a gyenge, összenyomható talajokat stabil, teherbíró elemmé alakítja. Ez a nemzetközileg sugárfugázásként ismert eljárás magában foglalja a natív talaj és a rendkívül nagy nyomáson injektált cementkötésű fugázóiszap in situ összekeverését. Az így létrejövő talaj-cement oszlopok, vagy panelek jelentősen növelhetik a teherbíró képességet, csökkenthetik az ülepedést, és földvisszatartó vagy hidraulikus elválasztó falakat biztosíthatnak. Ennek a módszernek a hatékonysága a nagynyomású folyadéksugár által szállított hatalmas energián múlik a talaj erodálásához és egyidejű keveréséhez.

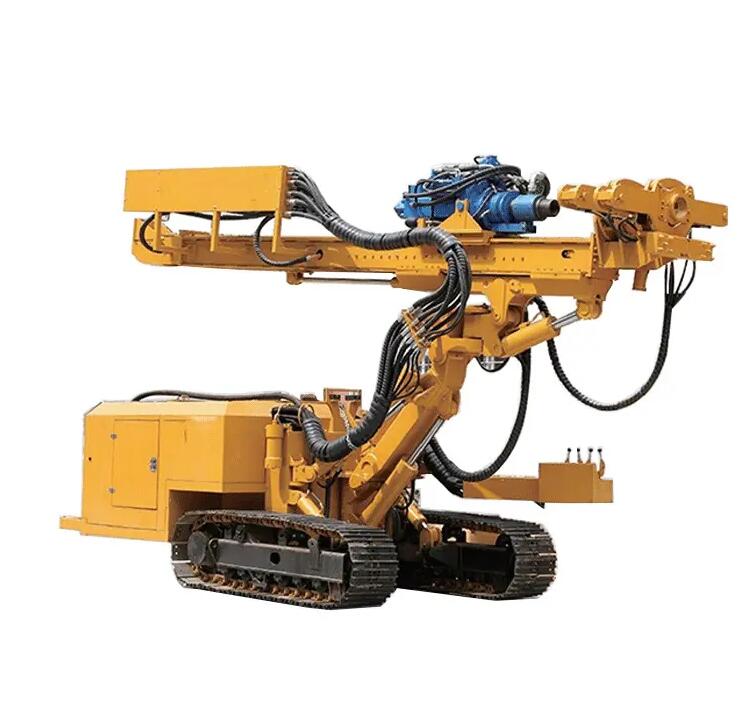

A folyamat a nagynyomású forgósugaras fúróberendezés elhelyezésével kezdődik a kijelölt oszlophelyen. A berendezés ezután egy viszonylag kis átmérőjű fúrószál segítségével vezetőlyukat fúr a szükséges kezelési mélységig, gyakran alacsonyabb nyomású folyadék vagy levegő segítségével, hogy eltávolítsa a vágást és stabilizálja a furatot. Ez a kezdeti fúrási fázis biztosítja, hogy a fúvóka fugázószalag akadály nélkül elérje a célzónát. A kívánt mélység elérése után megkezdődik a fugázási művelet. A fúrósor egy nagynyomású szivattyúhoz csatlakozik, amely jellemzően 400-600 bar közötti, sőt néha még ennél is magasabb nyomást képes generálni. Ez a szivattyú a habarcs iszapot a fúrórudakon keresztül kényszeríti ki, majd a monitor alján található, speciálisan kialakított fúvókákon keresztül, vagy a fúvókafejen keresztül.

A technológia lényege a monitorban és a sugárhajtásban rejlik. Ahogy a habarcs szuperszonikus sebességgel távozik a fúvókákból, koherens, nagy energiájú sugarat képez, amely erőteljesen erodálja a környező talajmátrixot. A nagynyomású forgósugársugaras fúróberendezés ezután forogni kezd, és lassan kihúzza a fúrószálat a furat aljáról felfelé. A forgatás és a kihúzás kombinációját gondosan ellenőrzik, hogy biztosítsák az egyenletes oszlopátmérőt. A sugár eróziós ereje egy üreget hoz létre, amely egyidejűleg töltődik meg és keveredik össze a fugával. A kihúzási sebesség, a forgási sebesség és a szivattyúnyomás paraméterei pontosan vannak kalibrálva a talaj típusa és a kívánt oszlopátmérő alapján; például a lassabb kihúzás és a nagyobb nyomás általában nagyobb átmérőjű oszlopot eredményez.

Számos sugárfugázó rendszer létezik, és a nagynyomású forgósugaras fúróberendezés a legelterjedtebbre, a fent leírt Single Fluid Systemre konfigurálható. Ebben a rendszerben a habarcs iszap önmagában működik vágó- és keverőközegként. A talajszemcséket széttörik, és a cementhabarcshoz keverik, így homogén talaj-cement anyagot képeznek. A végső oszlop tulajdonságai, így szilárdsága és áteresztőképessége a talaj eredeti tulajdonságaitól, a habarcs víz-cement arányától és a keverés hatékonyságától függenek. A folyamat során jelentős mennyiségű szennyeződés keletkezik – a felesleges fugák és a kiszorított talaj keveréke –, amely a fúrólyuk gyűrűje mentén visszatér a felszínre. Ezt a szennyeződést a későbbi ártalmatlanítás vagy kezelés céljából egy elkülönítő rendszerben kell kezelni és összegyűjteni.

Ennek a technikának a sikeres végrehajtása a szigorú minőség-ellenőrzésen és a talaj-sugár kölcsönhatás ismeretén múlik. A nagynyomású forgósugársugaras fúróberendezés üzemeltetőinek folyamatosan figyelniük kell és rögzíteniük kell az összes kulcsfontosságú paramétert, beleértve az áramlási sebességet, a nyomást, a forgási sebességet és az emelési sebességet. Gyártás előtti kísérleteket vagy tesztoszlopokat gyakran végeznek a tervezési feltételezések megerősítésére és az üzemi paraméterek finomítására az adott helyszíni feltételekhez. Ezeket a tesztoszlopokat ezt követően kiássák vagy magozzák, hogy ellenőrizzék geometriájukat és teszteljék a visszanyert talaj-cement minták szilárdságát. Az energiabevitel és a sugár kinematikájának szabályozásával a nagynyomású forgósugárhajtású fúróberendezéskiszámítható és hozzáértő talaj-cement oszlopot hoz létre, amely hatékonyan megerősíti a talajt.
