​Használhatók-e fugázó fúvókák föld alatti levágott falak létrehozására?

TudJet fugázó fúvókákHasználható föld alatti levágott falak létrehozására?

A föld alatti elválasztó falak függőleges akadályok, amelyek a talajvíz áramlását szabályozzák, szennyeződéseket tartalmaznak, vagy szerkezeti támogatást nyújtanak a geotechnikai és környezetvédelmi tervezésben. Hagyományosan olyan technikákat alkalmaztak ilyen célokra, mint a hígfalak, a lemezcölöpözés vagy a membránfalak. A jet injektáló fúvókák azonban sokoldalú és hatékony alternatívává váltak, különösen bonyolult talajviszonyok között vagy korlátozott helyeken. Ez a cikk megvizsgálja annak megvalósíthatóságát, módszereit és előnyeit, hogy föld alatti leválasztó falakat hozzon létre a fúvókás fugázó fúvókák használatával, valamint technikai megfontolásokat és esettanulmányokat.

A levágott falak fugázásának alapelvei

A fugázósugaras fugázás magában foglalja a talaj in situ erodálását nagynyomású folyadéksugarakkal (habarcs, víz vagy levegő), majd cementkötésű kötőanyaggal összekeverve oszlopokat, paneleket vagy folyamatos korlátokat képeznek. A levágott falaknál egymás után egymás után átfedő fúvókás oszlopokat hoznak létre, hogy egy lezárt függőleges membránt képezzenek. Három elsődleges sugárfugázási módszer alkalmazható:

Egyfolyadékos rendszer: A nagynyomású habarcs önmagában erodálódik és keveredik a talajjal.

Kettős folyadékrendszer: A habarcssugarat légsugár borítja az eróziós tartomány növelése érdekében.

Hármas folyadékrendszer: A különálló víz- és légsugarak erodálják a talajt, majd a habarcs befecskendezése a keveréshez.

A hármas folyadékos rendszert gyakran előnyben részesítik levágott falaknál, mivel nagyobb oszlopátmérőt és jobb homogenitást képes elérni különböző talajokon.

Előnyök a hagyományos módszerekkel szemben

Alkalmazhatóság: A fugázó fúvókák olyan talajokon működhetnek, ahol a hagyományos módszerek nehézségekbe ütköznek, például macskaköves rétegek, lágy agyagok vagy vegyes felületek.

Minimális vibráció: A cölöpveréstől eltérően a fugázó fugázás csekély vibrációt okoz, így alkalmas érzékeny szerkezetek közelében.

Nincs szükség árkokra: Kiküszöböli az árok beomlásának kockázatát és csökkenti a víztelenítési igényeket.

Testreszabható geometria: A falak különböző mélységekben (akár 50+ méterig) és szögben építhetők, beleértve az ívelt vagy szabálytalan elrendezést is.

Tervezési és kivitelezési folyamat

Helyszíni vizsgálat: A talaj részletes profilalkotása kritikus fontosságú a sugárzó paraméterek (nyomás, forgási sebesség, kivonási sebesség) és az oszlopok átfedésének meghatározásához.

Elrendezés és sorrend: Az oszlopokat átmérőjük 70–90%-ára kell elhelyezni a folytonosság biztosítása érdekében. Elsődleges és másodlagos oszlopsorokat tervezünk a talajfelverődés elkerülése érdekében.

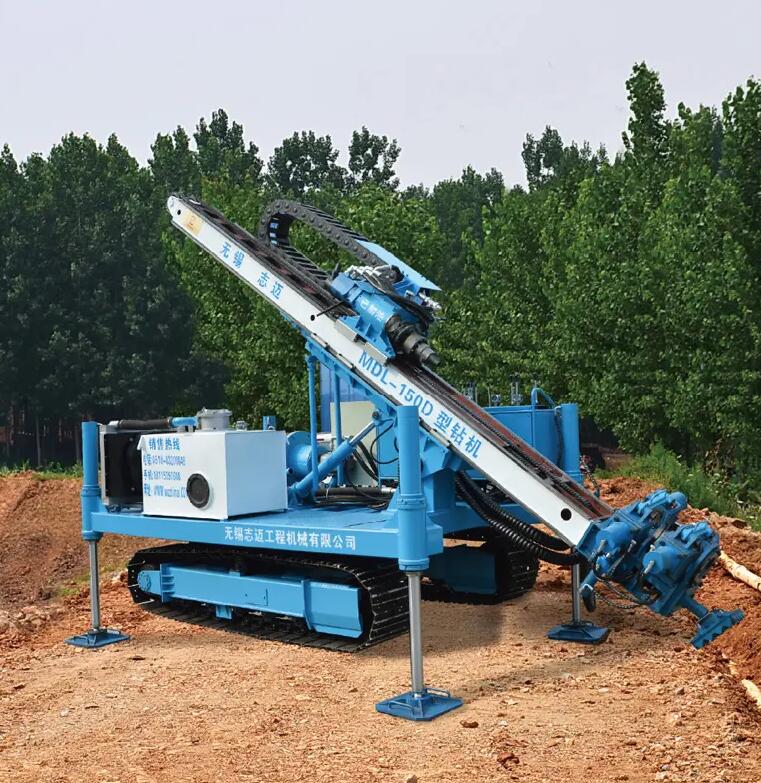

Valós idejű monitorozás: A modern fúrótornyok érzékelőket integrálnak az áramlás, a nyomás és az oszlopképződés figyelésére, lehetővé téve a beállítást az építés során.

Minőségellenőrzés: A magmintavétel, a permeabilitási tesztek és a geofizikai módszerek megerősítik a fal integritását és a hidraulikus teljesítményt.

Esettanulmány: Szennyező anyagok elszigetelése egy ipari területen

Egy európai vegyi üzemben védőfalra volt szükség, hogy megakadályozzák a szennyező anyagok kimosódását a talajvízbe. A sugárfugázást a heterogén felszín alatti viszonyok (homok és iszaprétegek váltakozása) miatt választottuk. Háromfolyadéksugaras fugázással 1,2 méter vastag falat építettek, amely eléri a 30 méter mélységet. Az építés utáni tesztelés 10⁻⁷ cm/s alatti hidraulikus vezetőképességet mutatott ki, ami megfelel a szigorú környezetvédelmi előírásoknak. A projekt 20%-kal gyorsabban valósult meg, mint a hígfalú alternatívák, és 40%-kal kevesebb szennyeződés keletkezett.

Korlátozások és kihívások

Talajkorlátozások: Nagy vízáteresztő képességű kavicsban vagy szerves tőzegben az alacsony áteresztőképesség eléréséhez előkezelésre vagy módosított fugázókeverékekre lehet szükség.

Minőségellenőrzés: Az inkonzisztens talajrétegek egyenetlen oszlopátmérőhöz vezethetnek, ami réseket okozhat a falban. A szigorú ellenőrzés elengedhetetlen.

Költségtényezők: A fugázó fugázás méterenként drágább lehet, mint az iszapfalak egyszerű talajviszonyok mellett, bár a projekt általános megtakarítása származhat a rövidebb határidőkből és a kiegészítő munkákból.

Jövő innovációi

Az olyan feltörekvő technológiák, mint az irányított fúvókás injektálás és a robotizált fúróvezetés, növelik a levágott falak pontosságát. A biopolimer fugázókat is tesztelik, hogy csökkentsék az akadályok szénlábnyomát, miközben megőrzik a teljesítményt.

Következtetés

Sugárfugázó berendezéseknemcsak hatékony föld alatti leválasztó falak létrehozására képesek, hanem gyakran kiemelkedő műszaki és környezetvédelmi előnyöket kínálnak kihívásokkal teli forgatókönyvekben. A testre szabott, alacsony hatású megoldások lehetővé tételével világszerte értékes eszközzé váltak a geotechnikai és környezetvédelmi mérnökök számára. A sikeres megvalósítás az alapos tervezésen, a szakszerű működésen és a szilárd minőségbiztosításon múlik – bizonyítva, hogy a jet-fugázás sokkal több, mint egy résfelújítási technika.
