Milyen tényezők határozzák meg az oszlop átmérőjét a fugázó fugázás során?

Milyen tényezők határozzák meg az oszlop átmérőjét a fugázó fugázóban?

A jet injektálás során az oszlop átmérője olyan kritikus paraméter, amely közvetlenül befolyásolja a talajjavítási projektek hatékonyságát, hatékonyságát és gazdaságosságát. A hagyományos fúrt aknákkal ellentétben a fugázott oszlopok a talaj erodálásával és in situ keverésével készülnek nagynyomású folyadéksugarakkal, ami azt jelenti, hogy átmérőjüket nem fúrófej rögzíti, hanem a tényezők összetett kölcsönhatásától függ. Ezen változók megértése elengedhetetlen a tervezők és az üzemeltetők számára a kívánt oszlopméretek és talaj-cement tulajdonságok eléréséhez. Ez a cikk a meghatározó kulcsfontosságú tényezőket elemzisugárfugázássaloszlopátmérő berendezés, talaj, üzemi és tervezési paraméterek szerint kategorizálva.

1. Berendezések és műszaki előírások

Sugárnyomás és áramlási sebesség: A magasabb folyadéknyomás (általában 30-60 MPa) és az áramlási sebesség növeli az eróziós energiát, megnöveli az oszlop átmérőjét. A háromfolyadékos rendszerek gyakran nagyobb átmérőt érnek el, mint az egyfolyadékos rendszerek a fokozott talajfelbontás miatt.

Fúvóka kialakítása: A fúvóka átmérője, száma és tájolása befolyásolja a sugár sebességét és a permetezési mintát. A nagyobb vagy több fúvóka kiszélesítheti az eróziós zónát.

Forgatás és kihúzási sebesség: A lassabb forgás és kihúzás több energia szállítást tesz lehetővé mélységenként, növelve az átmérőt. A túlzott lassúság azonban túleróziót és összeomlást okozhat.

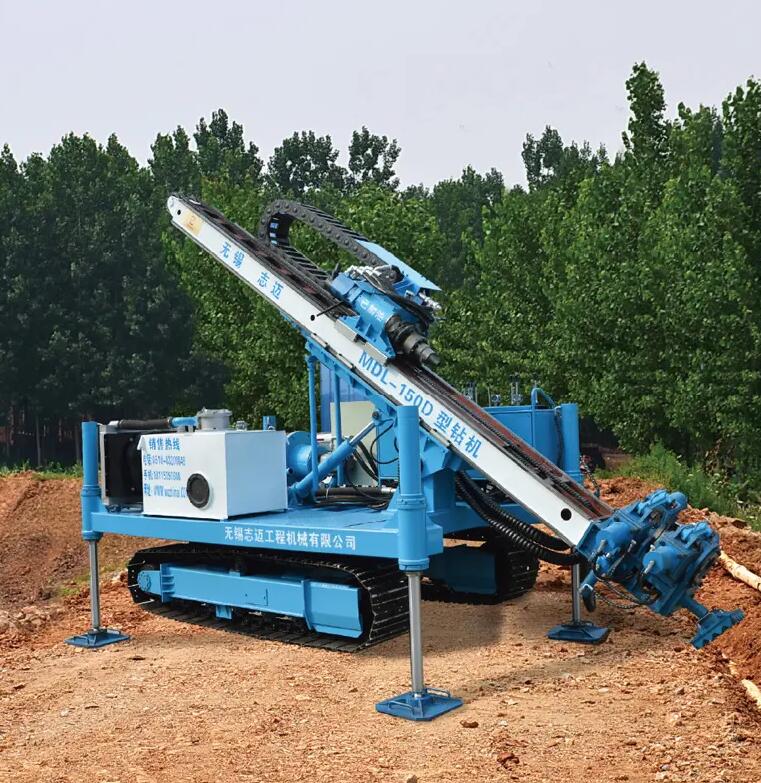

Készülék típusa és teljesítménye: Az automatizált paramétervezérléssel rendelkező fejlett fúróberendezések egyenletesebb átmérőt tesznek lehetővé különféle körülmények között.

2. Talaj jellemzői

Talajtípus és -sűrűség: A szemcsés talajok (homok, kavics) jobban erodálódnak, gyakran nagyobb átmérőjűek, mint a kohéziós agyagok. A sűrű vagy cementált talajok nagyobb energiabevitelt igényelnek.

Szemcseméret-eloszlás: A finom szemcséket tartalmazó, jól osztályozott talajok korlátozhatják a sugár behatolását, csökkentve az átmérőt. A tiszta homok vagy a puha iszap ideális nagyobb oszlopokhoz.

Talajvíz körülményei: A magas vízszint elősegítheti a sugárszóródást, de a kötőanyagot is lemoshatja, ha nem szabályozzák.

Helyi feszültség: A mély rétegekben kialakuló túlterhelési nyomás összenyomja az oszlopot, csökkentve az átmérőt a sekély mélységhez képest.

3. Működési paraméterek

A fugázókeverék tulajdonságai: A viszkozitás, a kötési idő és a sűrűség befolyásolja a sugárkohéziót és a talajkeveredést. A tixotróp fugák nagyobb oszlopformákat tarthatnak fenn.

Levegő- vagy vízburkolat: A kettős/hármas folyadékos rendszerekben a burkolófúvókák megőrzik a sugárenergiát hosszabb távolságokon, megnövelve az átmérőt.

Emelési lépések és várakozási idő: Egyes technikák lépcsőzetes kihúzást alkalmaznak szünetekkel a keverés és az átmérő javítása érdekében.

4. Tervezési és kivitelezési tényezők

Oszloptávolság és átfedés: Az átmérőt úgy kell megtervezni, hogy biztosítsa az átfedést a falak vagy födémek oszloprácsaiban.

Mélységi szempontok: Az átmérő gyakran csökken a mélységgel az energiaveszteség és a talajlezárás miatt.

Minőségi követelmények: A teherhordó oszlopoknál nagyobb átmérőket lehet megadni, míg a levágott falak a folytonosságot részesíthetik előnyben a méretekkel szemben.

Gyakorlati vonatkozások és esetpélda

A laza homok stabilizálását célzó projektben egy hídpillérhez a céloszlop átmérője 1,5 méter volt. A kezdeti, 40 MPa-os egyfolyadék-sugárral végzett kísérletek csak 1,1 méteres átmérőt adtak a homok tömörítésének köszönhetően. Az 50 MPa nyomású, lassabb (10 cm/perc) kivezetésű háromfolyadékos rendszerre váltva elértük a kívánt átmérőt. A talajvizsgálat megerősítette a jobb egyenletességet és szilárdságot.

Monitoring és beállítás

A valós idejű felügyeleti rendszerek nyomon követik az olyan paramétereket, mint a nyomás, az áramlás és a nyomaték, így a kezelők dinamikusan módosíthatják a beállításokat. Az építés utáni ellenőrzés magozással vagy CPT-vel biztosítja az átmérő megfelelőségét.

Következtetés

Az oszlopátmérő a fúvókás fugázás során nem állandó, hanem ellenőrizhető eredmény, amelyet a berendezések képességei, a talajreakció és az üzemeltetési szakértelem alakítanak ki. E tényezők optimalizálásával a mérnökök a különféle geotechnikai kihívásokhoz szabhatják a sugárfugázást, egyensúlyba hozva a teljesítményt a költséghatékonysággal. A modellezési és megfigyelési technológiák fejlődésével az oszlopméretek előrejelzése és vezérlése még pontosabbá válik, és tovább szilárdulfúvókás fugázókszerepe a modern alapozásban.
